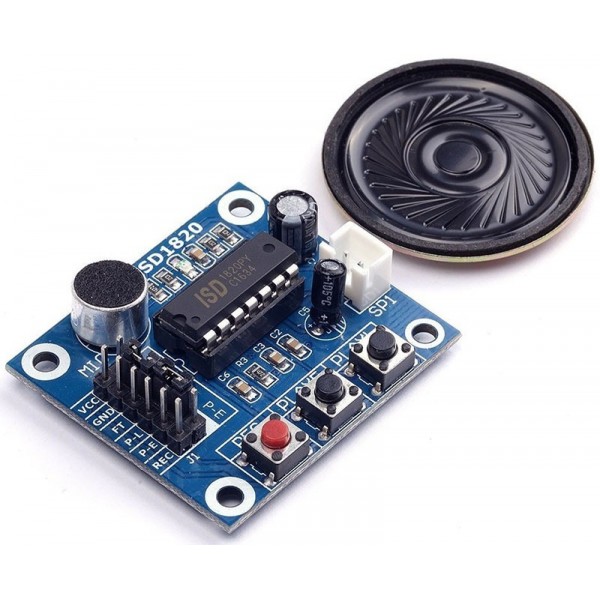

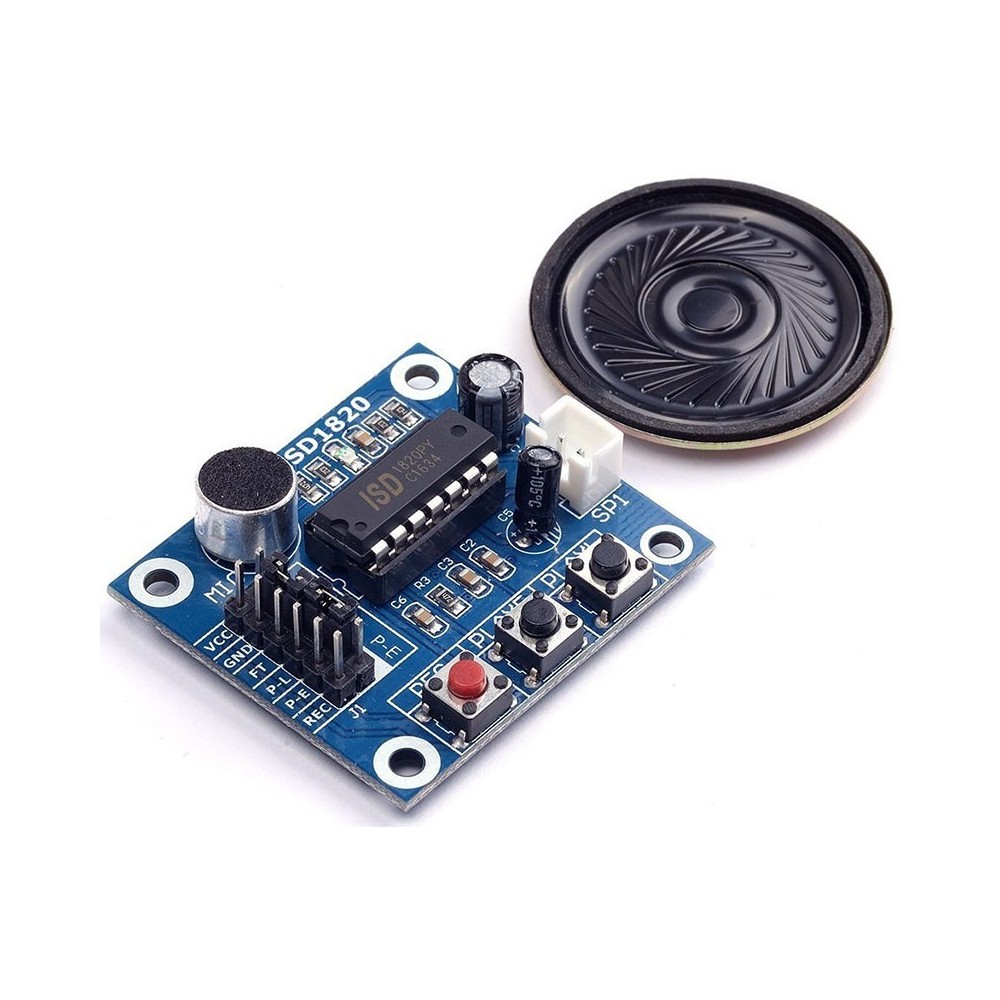

Modulo Gravador De Voz E Player Isd1820 C/ falante- Arduino

Características:

- 10 segundos de gravação
- Pode ser usado com um auto-falante
- Grava a voz diretamente pelo microcofone embutido na placa
- Reproduz a mensagem previamente gravada em modo loop, jog ou single-pass
- Tensão de operação: 3-5v DC
- Auto-Falante: 8O e 0,5W
- Dimensões da placa: 33x42mm

Especificações:

1) PLAYE (Reprodução ativada por uma transição de um pulso alto para baixo) - quando esse botão é pressionado e solto o chip detecta um pulso de transição e começa a reproduzir a mensagem gravada até encontrar o EOM (End-of-Message ou fim da mensagem) ou então até o fim da memória do chip ser atingida;

2) REC (Gravação) - quando esse botão é mantido pressionado um sinal alto é mantido no pino do chip que habilita o processo para gravação da mensagem. Ao soltar o botão encerra-se a gravação. REC tem precedência sobre qualquer sinal de reprodução (PLAYE ou PLAYL);

3) Saída para ALTO-FALANTE - fornecer conexão direta para alto-falante com impedância de 8¿;

4) MICROFONE - microfone de eletreto responsável por captar os sinais de áudio e transferir para o pré-amplificador no chip. Através desse microfone integrado na placa é possível realizar a gravação diretamente sem a necessidade de acessórios;

5) REPEAT ou REPLAY - quando a chave estiver ligada a mensagem gravada será reproduzida em loop infinito;

6) FT - Feed Through: este modo permite o uso dos drivers de alto-falante para os sinais externos;

7) ISD1820 - chip principal;

8) Pinos I/O - pinos de entrada e sáida;

9) P2 - é necessário deixar esse jumper conectado, pois ele está diretamente relacionado como o resistor R2 (que no caso dessa placa vem com a resistência de 100K¿ por padrão), responsável por habiltar a reprodução/gravação de uma mensagem com até 10seg;

10) PLAYL (Reprodução ativada por nível alto): quando esse botão é mantido pressionado o chip detecta um pulso alto e começa a reproduzir a mensagem gravada e interrompe a reprodução imediatamente após ser solto.

Modo de Utilização Manual Através do Botões:

1) Alimentar o pino VCC com uma tensão DC entre 3 a 5V;
2) Conectar o pino negativo (GND) no GND;
3) Manter pressionado o botão REC para gravar a mensagem;
4) Pressionar e em seguida soltar o botão PLAYE para reproduzir toda a mensagem gravada;
5) Pressionar o botão PLAYL para reproduz a mensagem enquanto estiver pressionado e interromper a reprodução imediatamente após ser solto.
